一、產品介紹
1．概述
CWD3M683是新一代高性能數字式三相步進電機驅動器，采用32位的DSP處理器，內部集成了抗共振、低噪音、微步細分、低溫升技術大幅度提高步進電機的性能，具有噪音低、振動小、溫升低和高速力矩大等特點。驅動器內部采用在線自適應PID技術，無需人工調整就能自動針對不同電機生成最優參數，使電機運行性能達到最佳。
驅動器電壓為直流20V-60V，適合電流在8.3A以下各種型號的三相混合式步進電機。其微步細分有16種（最大細分?jǐn)?shù)為40000步/轉）；最大工作電流范圍為3.2A-8.3A，輸出電流共有8檔；具有自動半流、自檢、過壓、欠壓和過流等保護功能。
2．特點
•高性能、低價格
•內置微步細分
•停止時自動半流
•光電隔離信號輸入/輸出
•脈沖響應頻率最高可達200KHz
•低溫升、低振動
•在線自適應PID技術
3．主要應用領域
適合各種大型自動化設備和儀器。例如：打標機、切割機、包裝機、繪圖儀、雕刻機、數控機床等。在用戶期望低成本、低振動、低噪音、高精度、高速度的設備中效果特佳。

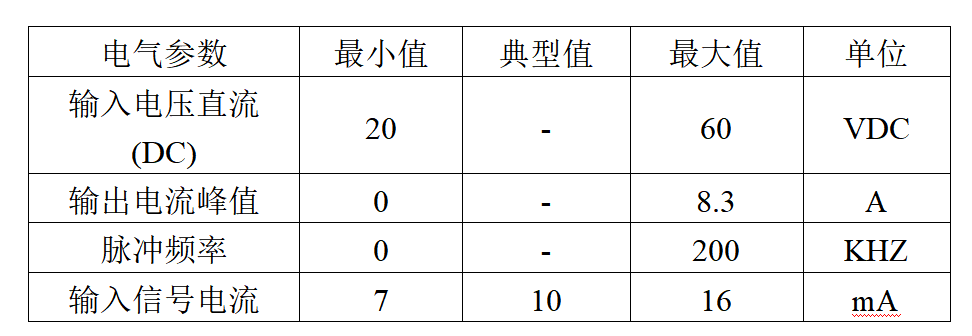

4．電氣參數
二、參數設置
1．電流設定
2．半流設定
用戶可通過SW4來設定驅動器的半流功能。OFF表示靜態電流設為動態電流的一半，脈沖停止后0.5秒電流自動減至一半；ON表示靜態電流與動態電流相同。一般用戶應將SW4設成OFF，以減少電機和驅動的發熱，提高可靠性。

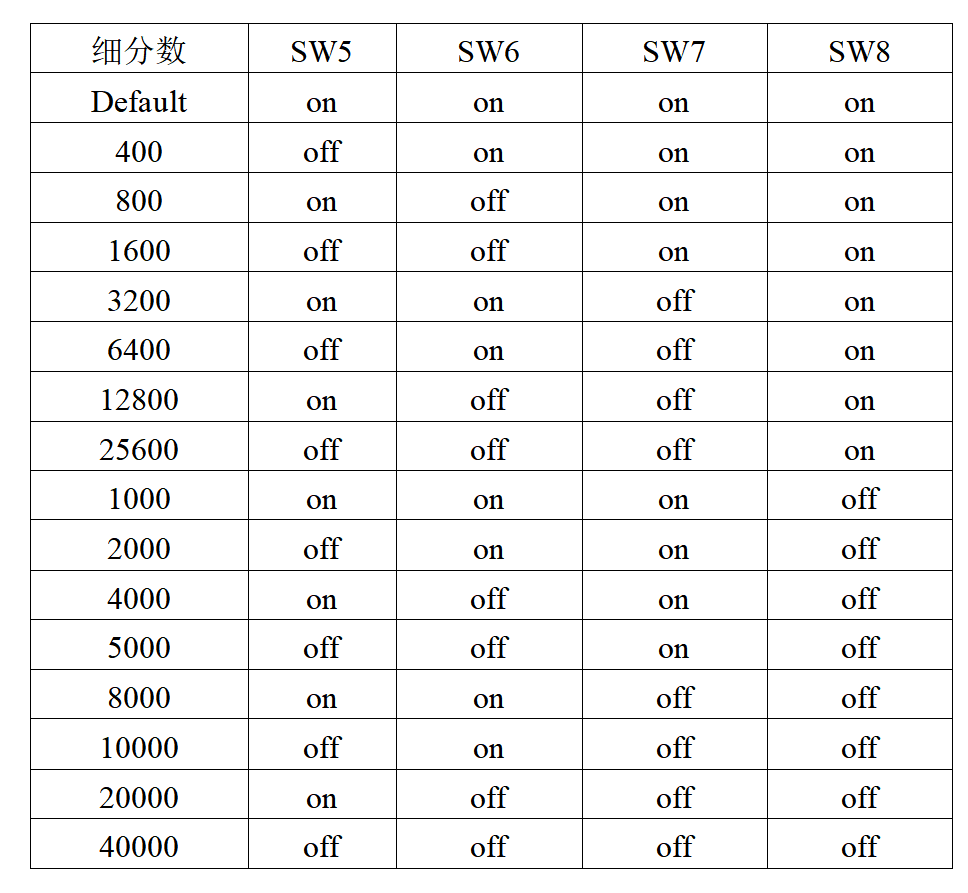

3．細分設定
三、接口接線說明

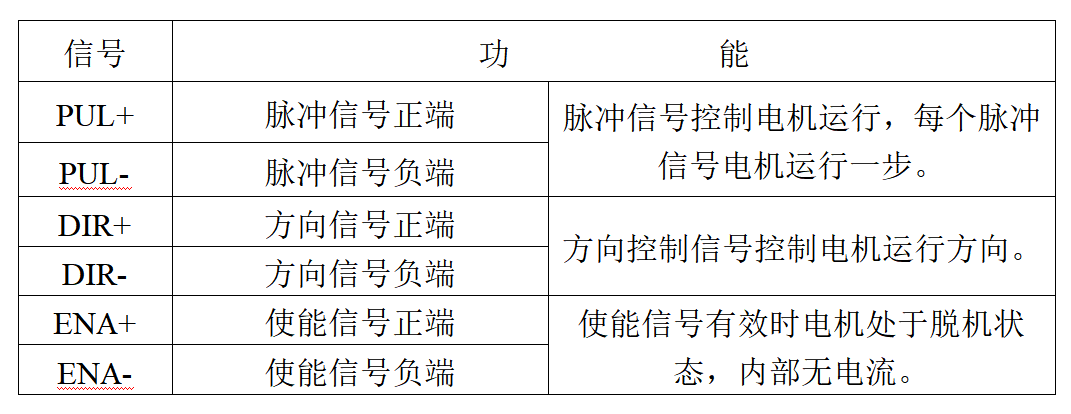

1．控制信號接口
輸入信號電壓幅值大于5V，則輸入端需要串聯限流電阻(參考控制信號接口電路圖)。

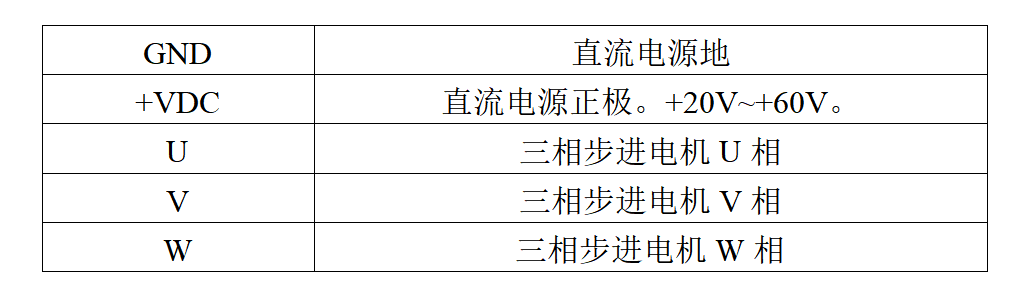

2．強電接口

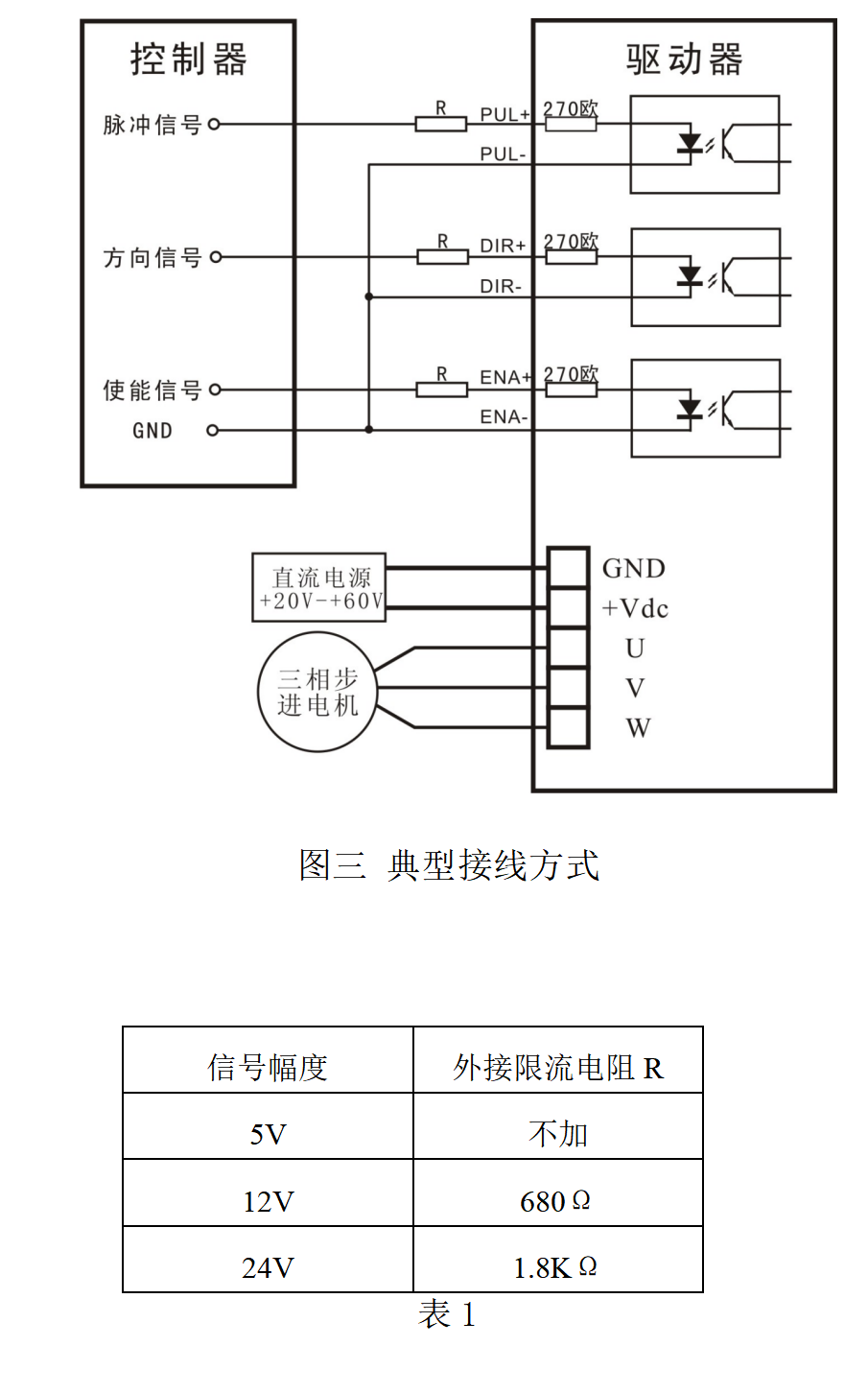

3．控制信號接口電路

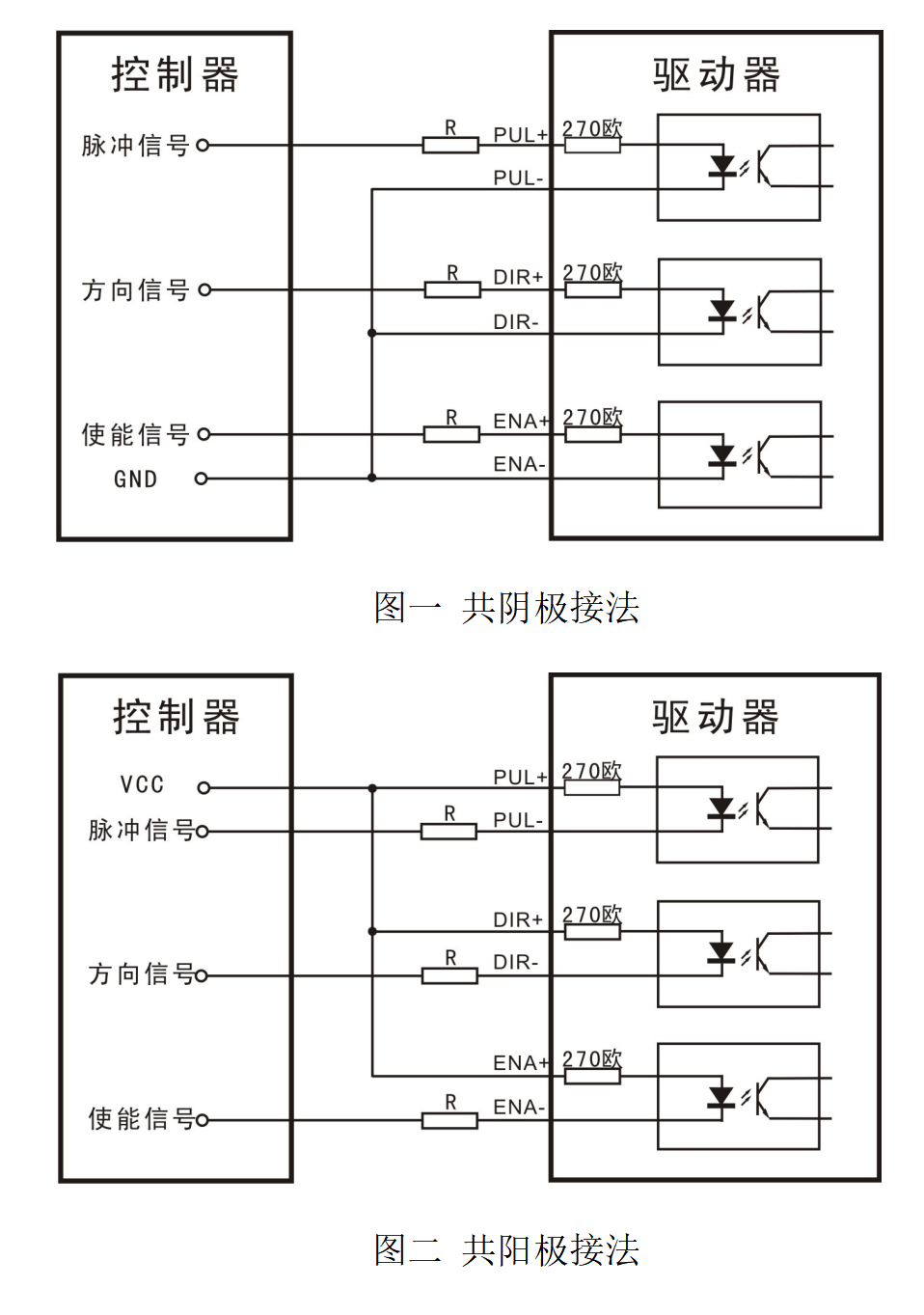

信號接口詳細說明：CWD3M683型步進電機驅動器內部的接口電路都采用光耦信號隔離，圖中R為外接限流電阻。接法為差分接法，抗干擾性能良好。

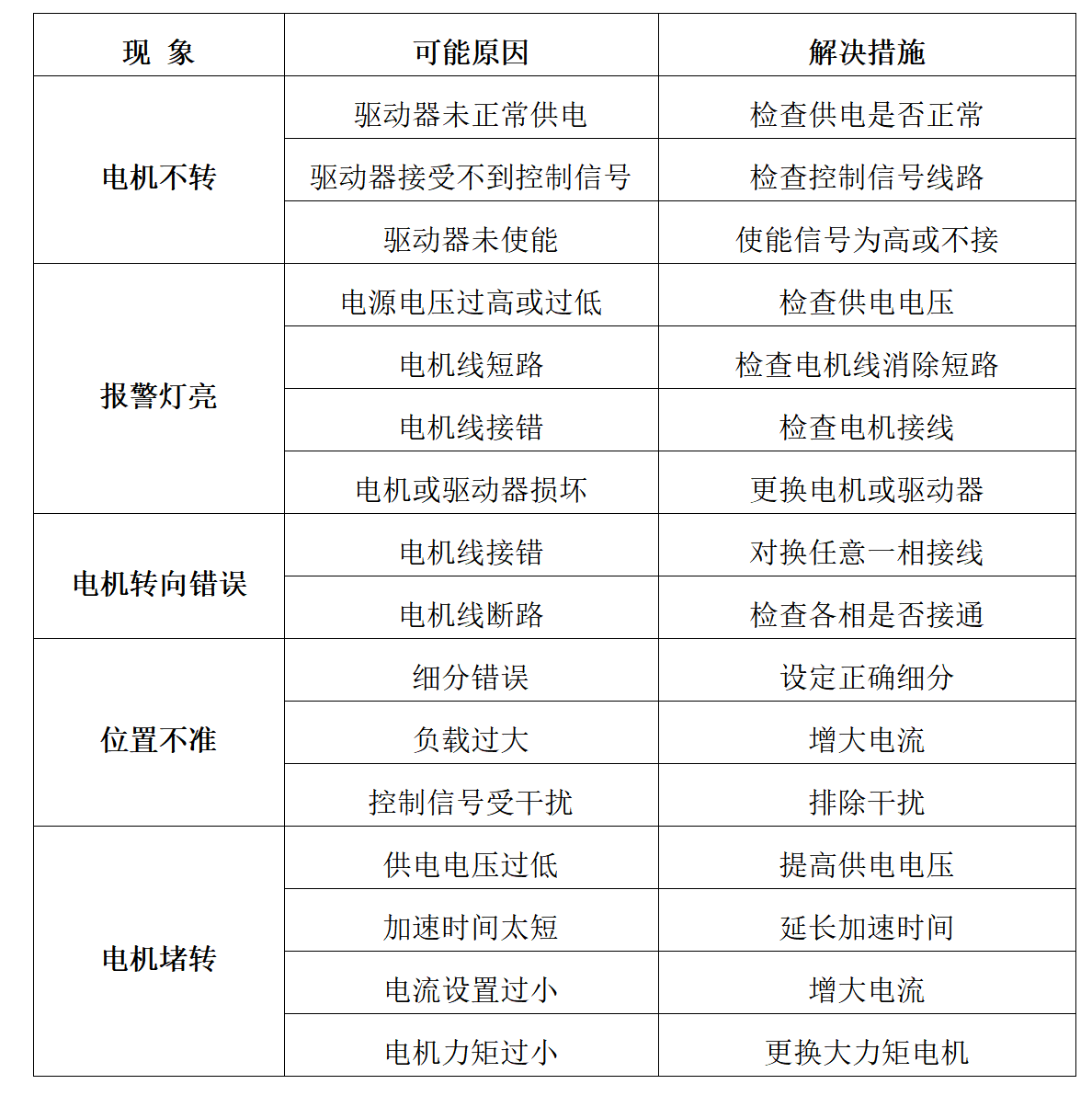

四、常見故障

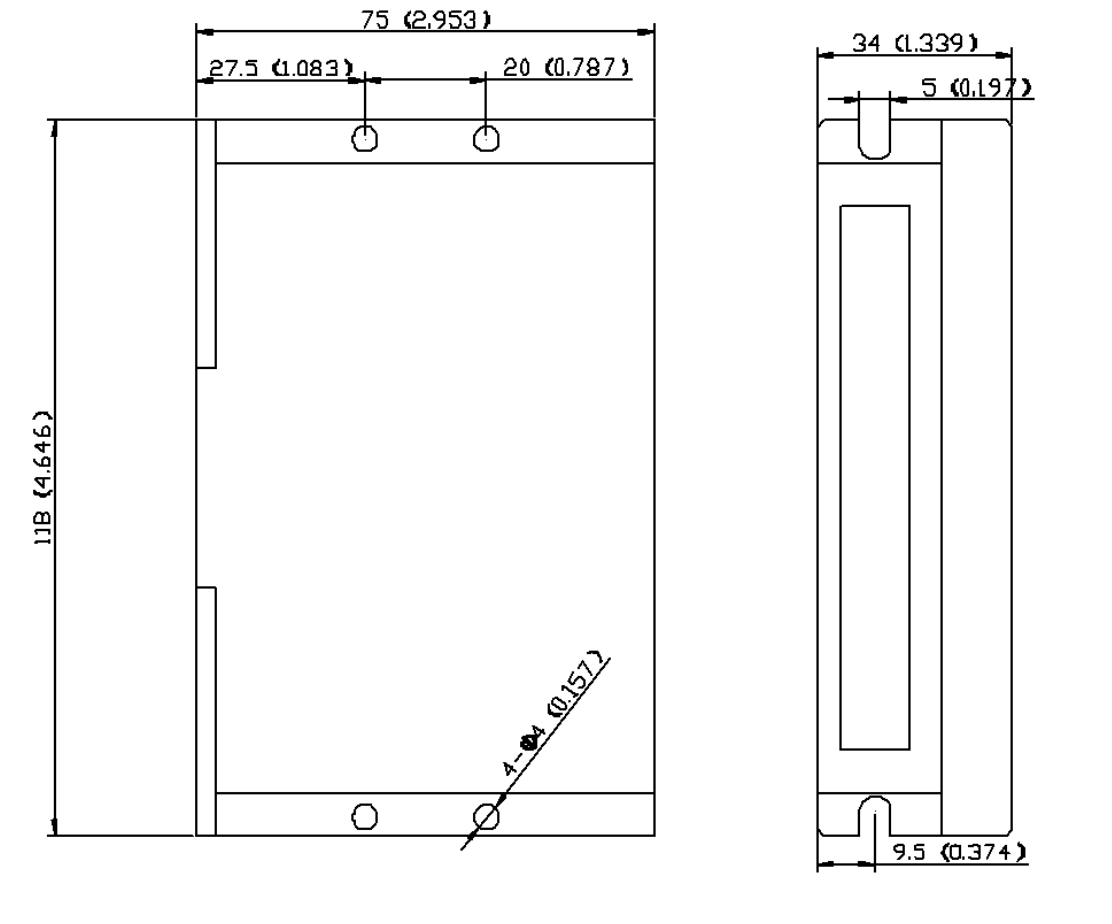

五、外形及安裝尺寸 (單位：mm(inch),1 inch = 25.4mm)
驅動器外形尺寸為：118×75×34mm，具體見外型尺寸圖。注意留出大于10CM的空間以利于散熱。安裝時應使其緊貼在金屬機柜上以利于散熱。
