一、產品介紹
1．概述
3CW2283 是采用等角度恒力矩細分型高性能步進電機驅動器，適用130BYG、110BYG等8A以下三相步進電機。該驅動器采用類似伺服控制原理的電路，此電路具有運行平穩、噪音低、振動低、電機溫升低等特點。因驅動器工作電壓高，使電機在高速時力矩大大的高于其他三相混合式及傳統式步進電機。其微步細分有16種，最大細分?jǐn)?shù)1/256（步數為51200步/轉）；其工作電流范圍為2.0A-8.3A，輸出電流共有16檔，電流分辨率約為0.4A；具有自動半流、自檢、過壓、欠壓和過流等保護功能。本驅動器為交流供電，建議工作電壓范圍為150VAC-220VAC。
2．特點
•高性能、低價格
•內置微步細分
•停止時自動半流
•光電隔離信號輸入/輸出
•脈沖響應頻率最高可達200KHz
•低溫升、低振動
•在線自適應PID技術
3．主要應用領域
適合各種大型自動化設備和儀器。例如：打標機、切割機、包裝機、繪圖儀、雕刻機、數控機床等。在用戶期望低成本、低振動、低噪音、高精度、高速度的設備中效果特佳。

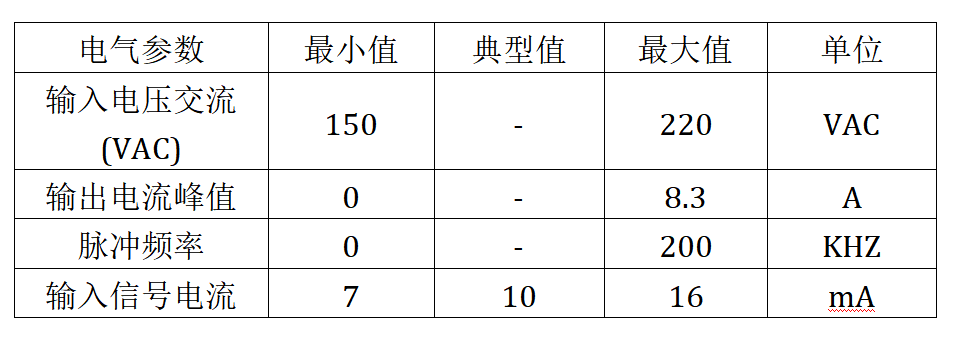

4．電氣參數
二、參數設置

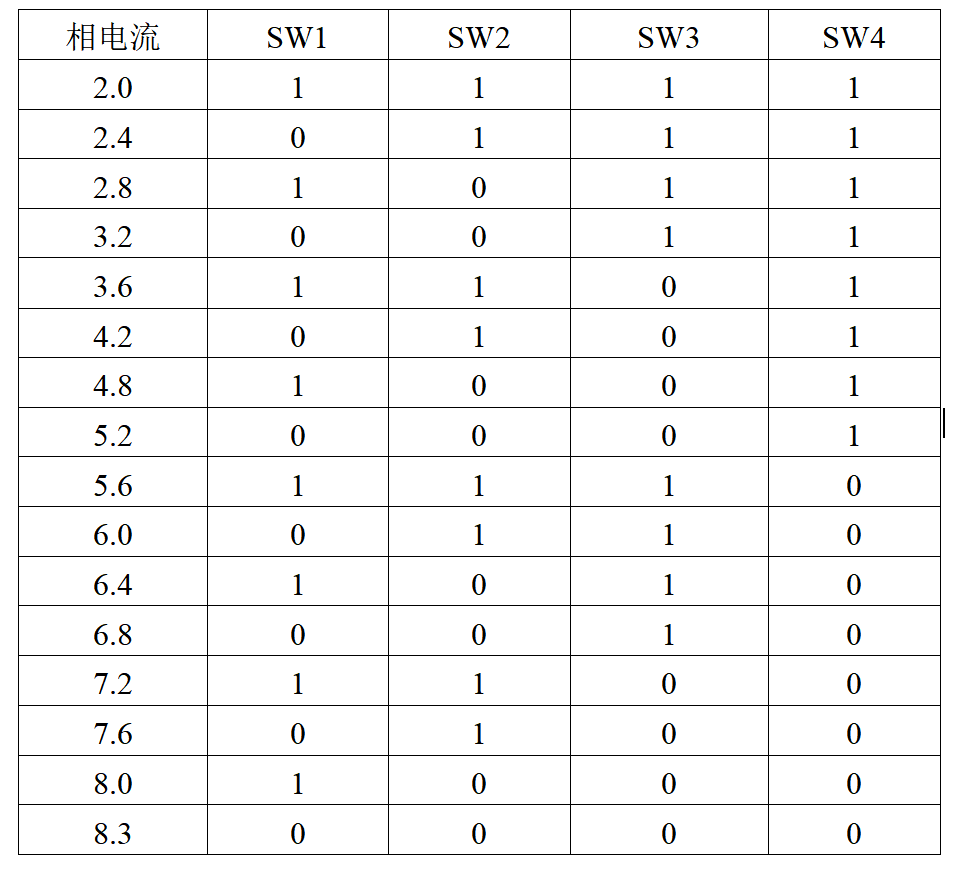

1．電流調節
撥碼開關：ON=0;OFF=1
2.半流設定
半流為默認半流。

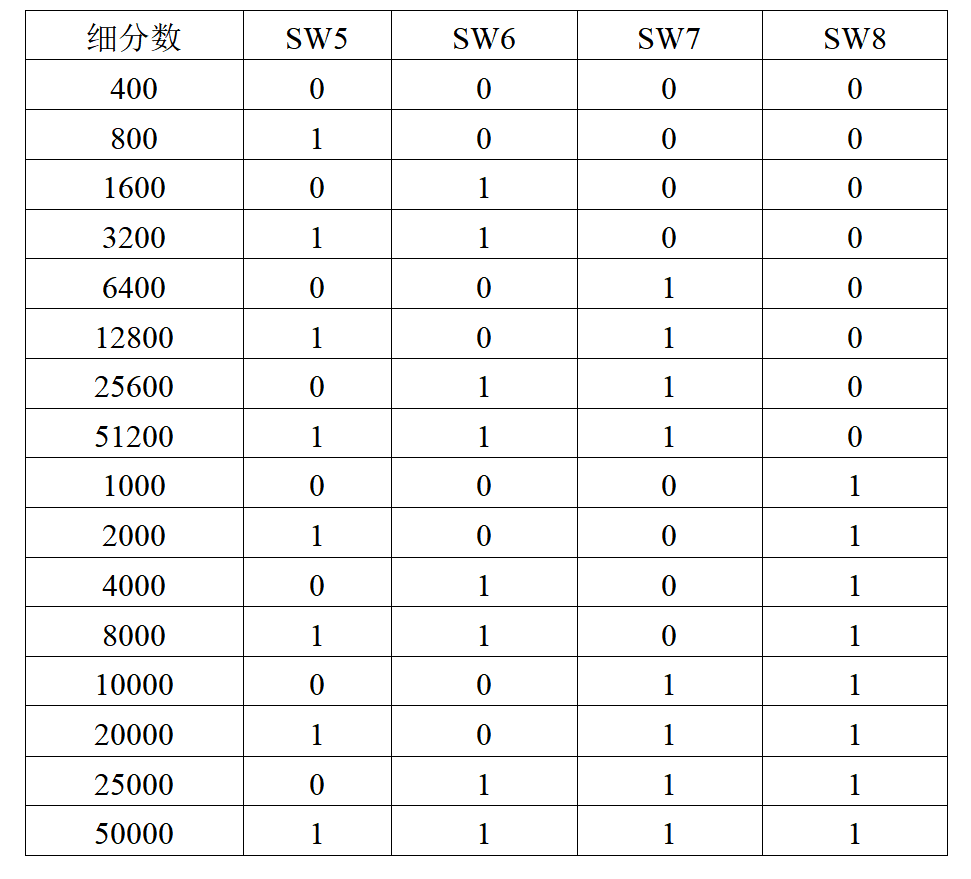

3．細分調節
撥碼開關：ON=0;OFF=1
三、接口接線說明

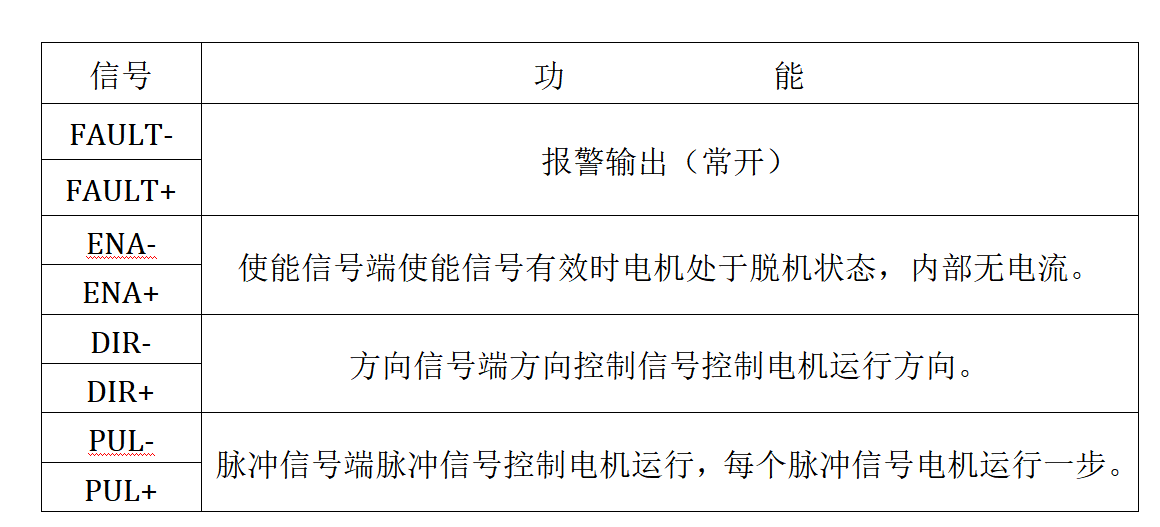

1．控制信號接口

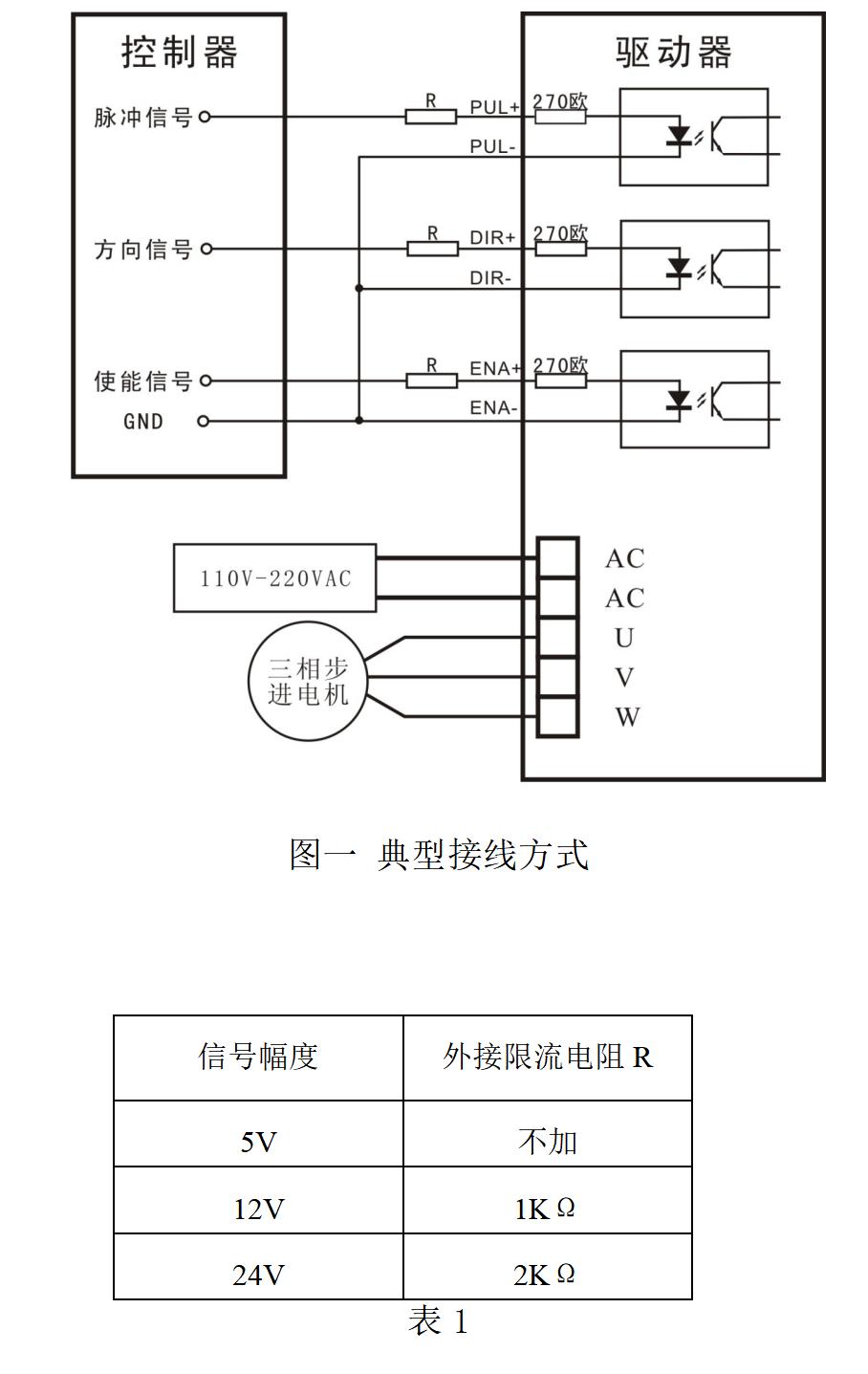

輸入信號電壓幅值大于5V，則輸入端需要串聯限流電阻(參考控制信號接口電路圖)。

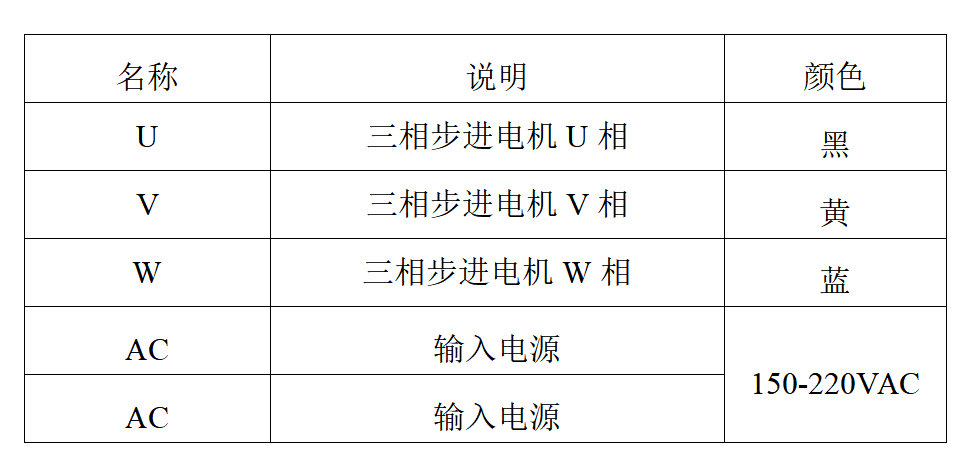

2.強電接口
為保證電機正常運行，必須按照電機顏色一一對應接接線端子，顏色不對應會導致驅動損壞或報警。

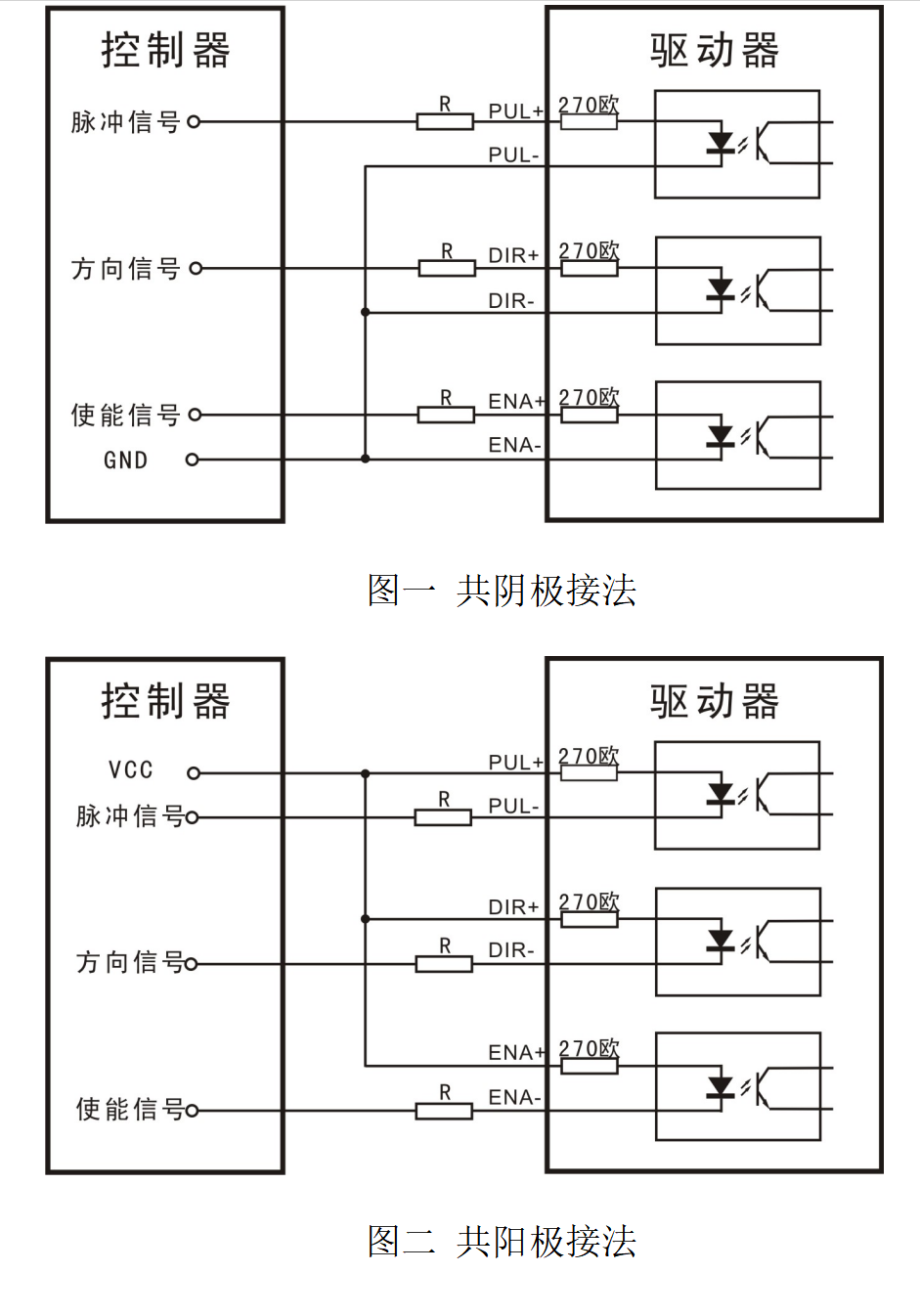

3．控制信號接口電路
信號接口詳細說明：3CW2283型步進電機驅動器內部的接口電路都采用光耦信號隔離，圖中R為外接限流電阻。接法為差動接法，抗干擾性能良好。

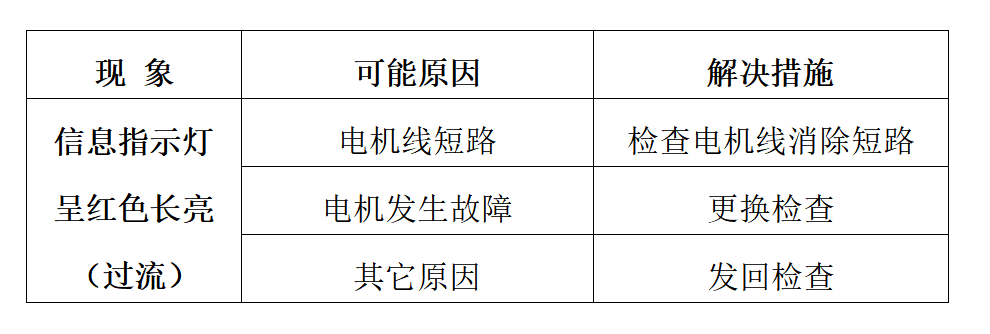

四、常見故障

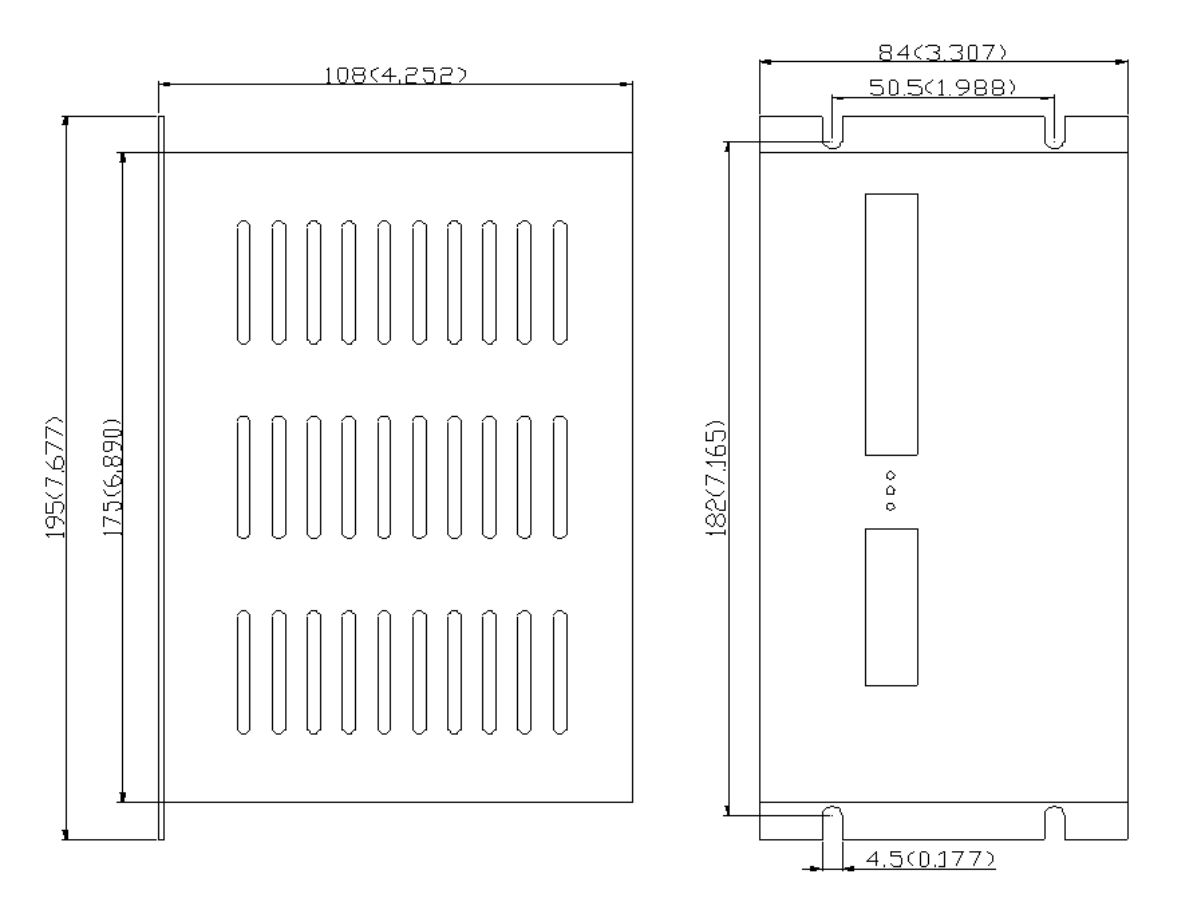

五、外形及安裝尺寸 (單位：mm(inch),1 inch = 25.4mm)
驅動器外形尺寸為：195×108×84mm，具體見外型尺寸圖。注意留出大于10CM的空間以利于散熱。安裝時應使其緊貼在金屬機柜上以利于散熱。
